Briggs & Stratton farver på fjedre – hvad betyder de?

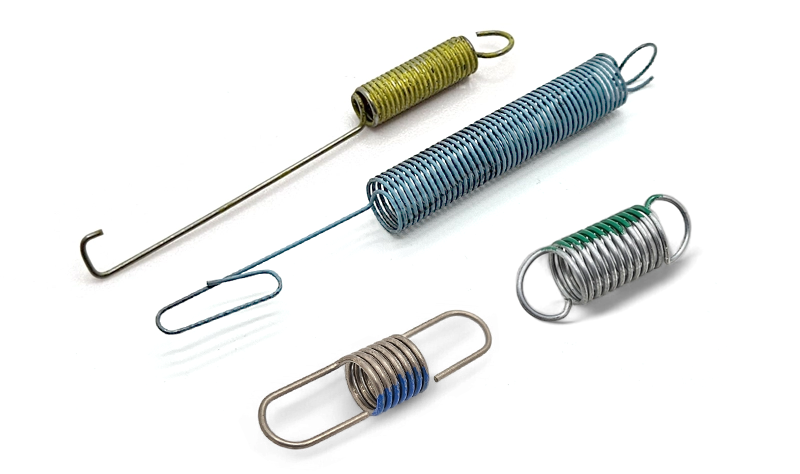

På mange Briggs & Stratton motorer vil du sikkert have bemærket at nogle af fjedrene som regulatorfjedre, gasfjedre m.v. er mærket med forskellige farver. Det kan eksempelvis være blå, lyseblå, grønne, gule, røde eller lilla fjedre.
Den bruges som en visuel identifikation af hvilken type fjeder og hvilke udførelse den er lavet i (herunder også hvilke RPM den sætter for motoren). Det gør det lettere at skelne mellem fjedre, som kan se næsten ens ud, men som er beregnet til forskellige motorer eller opsætninger for gas og choker.
Prøver du at gennemskue hvilken fjeder der den rigtige på din Briggs & Stratton motor? Så er farven en rigtig god tommelfingerregel for hvor du kan starte. Men vil du være sikker i dit valg bør du altid bruge motorens model og type nummer.
Her kan vi hjælpe dig med tegninger og materiale under vores Briggs & Stratton reservedele (reservedelskategori) – til at finde det korrekte reservedelsnummer, og derefter sammenholde med fjederen på motoren. Du er også velkommen til at bruge vores underkategori Briggs & Stratton fjedre og styringsdele, hvor vi har lagt alle styringsfjedre op.
Hvad betyder farven på en Briggs & Stratton fjeder?
Mange af Briggs & Strattons regulatorfjedre ligner hinanden meget i både længde, diameter og udformning. Farvemærkningen hjælper derfor med hurtigere at skelne eksempelvis en blå fjeder fra en grøn eller gul variant, selv om de umiddelbart ser ens ud.
I mange af Briggs & Strattons reservedelstegninger vil du også nogen gange kunne finde den angivet farve direkte i deres reservedelslister. Her kan en regulatorfjeder eksempelvis være angivet som
- Blue, Light Blue, Green, Red, Purple eller No Color
Sammen med fjederens reservedelsnummer.
Farven er ikke en universel kode for omdrejningstal
Det er lidt vigtigt, at man ikke forveksler farvekoderne som et tal der altid fastholder omdrejninger (RPM) på motoren. Dog alligevel er det sådan i tilfældet – at hvis de ligger i samme motor familie, så vil alle farvekodet fjedre i det segment, være sat til samme omdrejningstal.
Det kan være nyttigt som ekstra kontrol, når den gamle originale fjeder stadig sidder på motoren. Hvis den gamle fjeder på motoren er lyseblå, så kan den være nemmere at identificere.
Er farvekoder på fjedre et gammelt levn fra ældre Briggs & Stratton motorer?
Farvekodede fjedre forbindes ofte med de gamle 1-cylindrede Briggs & Stratton motorer, men det er ikke kun noget, der blev brugt på de gamle sideventilede motorer.
F.eks. angiver Briggs & Stratton selv på deres nyere OHV og V-Twin motorer at en regulatorfjeder er rød (792602) på deres 1 cylindret motorer, men den på de større 2 cylindret motor er angivet som gul (799258).
Kan farven bindes sammen med fjederens placering?
Ja. Briggs & Stratton bruger på nogle motorer både fjederens farve og placering som hjælp til at finde den rigtige opsætning.
På 2100 Series vises eksempelvis, at sorte, røde, grønne og sølvfarvede fjedre hører til bestemte placeringer og omdrejningstal.
På andre motorer kan systemet være anderledes, så farve og placering skal altid ses i forhold til den konkrete motor.
Eksempler på Briggs & Stratton farvekodede fjedre
Tabellen herunder viser nogle eksempler på, hvordan Briggs & Stratton bruger deres farver til at identificere forskellige fjedre. Den er ikke en generel oversigt over, hvilken fjeder der passer til en bestemt motor.
| Briggs nr. | Farve | Type | Bemærkning |
|---|---|---|---|
| 690254 | Lyseblå | Regulatorfjeder | Anvendes på en række små 1-cylindrede motorer |
| 691508 | Blå | Regulatorfjeder | Anvendes bl.a. på ældre større Briggs & Stratton og Vanguard motorer |
| 690354 | Gul | Choker-returfjeder | Eksempel på forskel mellem 2 forskellige gule fjedre |
| 792602 | Rød | Regulatorfjeder | Anvendes på en række nyere 1-cylindrede OHV-motorer |
| 799258 | Gul | Regulatorfjeder | Anvendes bl.a. på nyere Briggs & Stratton V-Twin motorer |
Kort fortalt
Farvekoden hjælper med nemmere at identificere den konkrete fjeder, som passer ind i hver sin motor familie. Den kan herudover give informationer om det er den rigtige fjeder der er monteret samt omdrejningstal på motoren.
Skal du selv have fundet fjederen som en reservedel – er det dog vigtigt stadig at starte med at søge udfra motoren model og typenummer.
